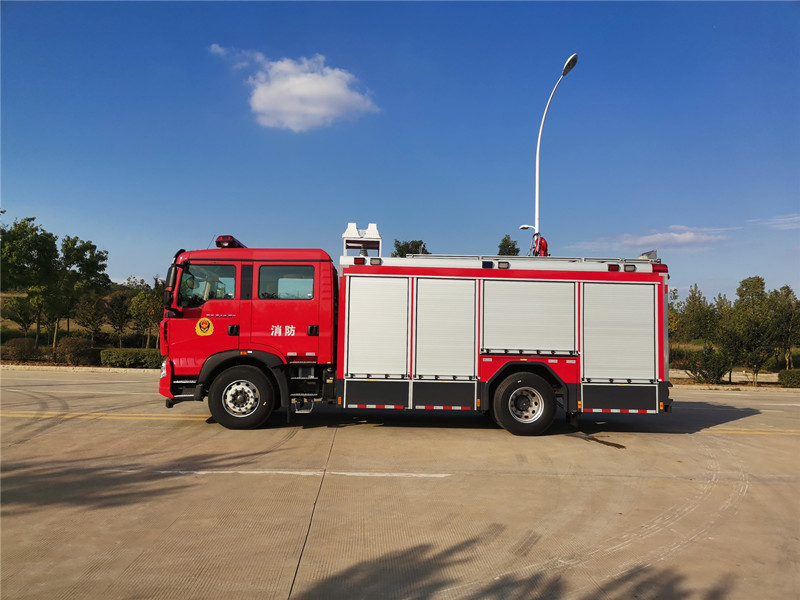

重汽A類泡沫主戰消防車
一、整車主要參數
外廓尺寸：8300x2500x3430mm
**總質量：15500kg
載液量：罐體容積不小于 5000L
消防泵額定流量：60L/s @1.0MPa;30L/s @2.0MPa;
消防炮額流量：60L/s 1.0MPa
消防炮射程：≧60m（水）、≧55m（B 類泡沫）、≧35m（A 類泡沫）
前置絞盤參數：**拉力：75.6KN，驅動型式：電動
升降照明燈參數：**離地高度：≥7.6m
二、壓縮空氣泡沫系統主要參數
濕泡沫 | 干泡沫 | |||||
流量 （L/Min） | 射程 （M） | 發泡倍數 | 流量 （L/Min） | 射程 （M） | 發泡倍數 | |
出口 A | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
出口 B | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
炮出口 | 280 | ≥22 | ≥7 | |||
炮出口 （特濕 泡沫） |
480 |
≥35 |
≥6 | |||
三、底盤主要參數
型 號：ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤
驅動型式：4×2
軸 距：4700mm
**車速：101km/h
發動機型號：MC07.34-60
功 率：248kW
總 質 量：20100kg
四、主要結構：
１、駕駛室
結 構：T5G-S 四開門駕駛室,乘員人數2+4人。
座位設置：前排2人后排4人，其中后排乘員座位后面設有空氣呼吸器固定架4個， 前方約1.2米高度處有精致的安全欄桿。
翻轉：前翻式電動舉升翻轉系統（原車自帶）。
乘員室內設備：除原車設備外，加裝有100W**報器、**開關、取力器**開 關、指示燈。
**：駕駛室頂部安裝長排LED頻閃紅**。
2、容罐：
載液量：
l 水罐載水量：4000kg
l A類泡沫罐載液量：300kg
l B類泡沫罐載液量：700kg
材 質：
l 水罐采用優質碳鋼板焊接而成
l 泡沫罐采用優質不銹鋼板0Cr18Ni9焊接而成
l 水罐結構：水罐為焊接式結構，前后封板、罐兩側壁板、縱橫防板 均設有可增加強度的梯形折筋。另有維修人孔圈以及防吸水漩渦紊流結構。
l 罐頂有1個入口孔，帶快速鎖緊及開啟裝置的罐蓋。
l 罐頂接有1個Φ80 mm的溢水管閥結構。
l 1個液位指示器。
l 1個排污口。
l A類泡沫罐結構：位于水罐前頂部，內設隔板加強筋。
l 罐頂設1個A類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個低液位保護開關。
l 1個液位指示器。
l 罐底設1個排污口。
B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。
l 罐頂設1個B類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個排污口。
l 1個液位指示器。
（1） 、水泵：
型號：CB10.20/30.60型中低壓消防泵
額定流量：60 L/S@1.0MPa;30 L/S@2.0MPa
材質：鋁合金外殼、不銹鋼泵軸、銅合金葉輪和密封環、鉻鎳合金 齒輪
（2） 、引水泵：
活塞式吸深： ≥ 7m
引水時間：≤ 50s
泡沫比例混合器型號：PH64
型式：負壓環泵式
混合比：3-6%
5、壓縮空氣系統：DC-CAFS60/45M
空氣壓縮機型號：EV06-NK
型式：螺桿式
額定流量：額定性能5.5m3/min，（壓力0.85MPa時）
工作壓力：0.85 Mpa
**工作壓力：1.5MPa
自動壓力平衡系統：氣壓隨水壓波動范圍≤10%
電動泡沫泵型號： BM12.10N
流量和壓力：12L/min/0.8Mpa
比例調節范圍：0—9.9%
**噴射壓力：1.4Mpa
6、管路系統：
（1）、吸水管路：
設 1個DN150罐內吸水管路系統。
水泵后部設有1個DN150外吸水管路系統。
（2）、壓縮空氣泡沫管路：
泵房左側設置DN65、DN80壓縮空氣泡沫出液口各一個。
（3）、注水管路
車廂右側各有1個安裝DN65外注水口，可通過管路向罐內注水。
泵房內設置1個DN65管道向罐內注水并通過DN65球閥**。
（4）出水管路：
車頂部設置１個DN80消防炮管路及**閥。
泵房左右兩側各設置1個DN80、DN65出水管路及**閥。
（5）、放余水管路：
壓縮空氣泡沫系統底部設有放余水管路及**閥。
水泵底部設有放余水管路及**閥。
（6）、冷卻水管路：
為使空氣壓縮機及取力器在工作中運行正常，配有同空壓機冷卻系統、取力器冷卻系統連通的冷卻水管路及**閥。
（7）、排污管路：
水罐底部設置１個DN40的排污管路及**閥。
B類泡沫原液罐底部設置１個DN25的排污管路及**閥。
A 類泡沫原液罐底部各設置１個DN25的排污管路及**閥。
7、消防炮：
型號：PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液）
位置：液罐頂部
**方式：手動
噴射壓力：0.8Mpa
流量：48L/s
噴射炮旋轉角度：360°
噴射炮仰角：≥+75°
噴射炮俯角：≤-15°
射程：水≥70m 泡沫≥60
8、升降照明系統：
發電機：本田動力
功率：10.5KW
頻率：50HZ
電壓： 220V
主照明燈：
功率： 4×1000W
移動照明燈：500W/ 2只
升降桿：
型式：氣動
**離地高度：8m
舉升重量： 45kg
云臺：
俯仰度：330°
水平旋轉： 360°全旋轉
電壓：220V
電纜線盤：
電壓： 220/380V
頻率： 50HZ
數量： 30m（220V）x2
配電箱：設有功能**鍵、儀表、各種操作全部集中于**箱上，并能準確快捷的**全部運轉動作，配置5m線控按鍵。
9、牽引絞盤系統：（美國冠**）
型 號：N16800XF
驅動形式：直流電動
**拉力：7650Kgs
鋼絲尺寸：13mmx38m
重 量：108kg
安裝位置：位于車輛尾部
10、取力器：
型式：夾心式
操縱：電磁閥、氣動**、**位置位于駕駛室內儀表盤處
冷卻方式：機油冷卻
潤滑方式：飛濺式油潤滑

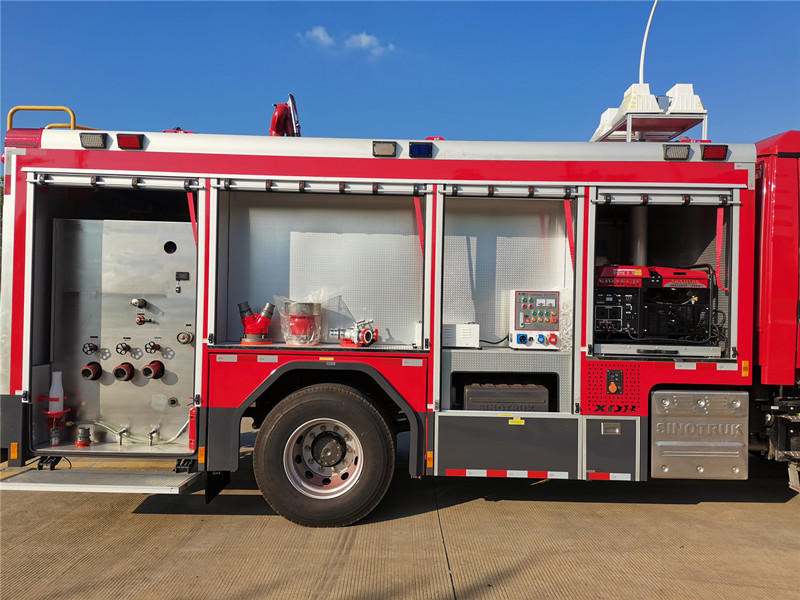

11、器材箱及泵房：
材質：本體主骨架為鋼制型材，內部器材架為鋁合金型材。內飾側板為1.2mm氧化鋁合金花紋板，內飾底板為1.2mm氧化鋁合金花紋板。
結構：采用鋼制框架和鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置選配采用立式推拉架、扡架和空氣呼吸器旋轉架的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位加裝有活門，其他需要進入車內部檢查和維修的地方也加裝有敞開或有可移動的板件。
卷簾門：所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。卷簾門導軌內加裝LED照明燈帶，所有卷簾門均經過水淋密封性能試驗。
翻板踏腳：鋼框架覆鋁合金花紋板，采用鉸鏈加止口雙重鎖定，腳踏板邊角處安裝有黃色**示燈閃爍，安全可靠。
12、儀表板及板上設備
儀表板位于車尾部的泵室內，帶有一個**板并具備充足的照明；所有**手柄、開關、指示燈的近旁都有中文標識和操作步驟說明。
儀表板裝有：
液位表：3只
轉速表： 1只
壓力表：1只
真空壓力表：1只
泡沫比例混合器**單元：1套
空壓機溫度表：1只
油門調節裝置：1套
儀表照明開關：1個
空氣壓力表： 1個
A類系統供水開關：1個
炮**開關： 1個
其他各類**閥若干
13、電器及**示系統:
l 整車所有用電設備總功率低于發電機額定功率的1.4倍
l 牌照燈座符合GB4785的規定，滿足牌照照明需要
l 駕駛室頂部配備1只1.6米LED長排頻閃紅**,**報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器安裝在駕駛室內
l 廂體頂部左右兩側各安裝藍、紅兩色爆閃燈，間隔≤3m，下兩側各安裝4具安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，駕駛室、器材箱、泵房內均裝有照明裝置，并符合GB4785規定
l 后泵房處的系統**面板上設有各類指示燈、顯示儀表、安全報**裝置。
l 在車輛適當位置選裝自動充電系統，在車輛停駛狀態下自動為車輛蓄電池進行智能充電，避免車輛發生因虧電而引起的啟動困難。
14、噴漆：
采用國產油漆，駕駛室、車體為消防紅，底盤和副車架為黑色，翼子板、保險杠、小高頂為灰色。整車漆膜要求平整、光亮。
15、總體技術要求：
l 整車性能符合GB7956.1-2014《消防車 第1部分：通用技術條件》的規定
l 整車性能符合GB7956.6-2015《消防車 第6部分：壓縮空氣泡沫消防車》的規定
l 消防泵性能符合GB6245-2006《消防泵》的規定
l 整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定
l 整車外部照明和信號裝置應符合GB4785《汽車及掛車外部照明和信號裝置的安裝規定》的規定
l 所有焊接牢固，光潔，平整
16、隨車器材
